供應CS-3試塊NB/T47013承壓設備無損檢測標準

• 標準號： NB/T47013-2015承壓設備無損檢測標準試塊

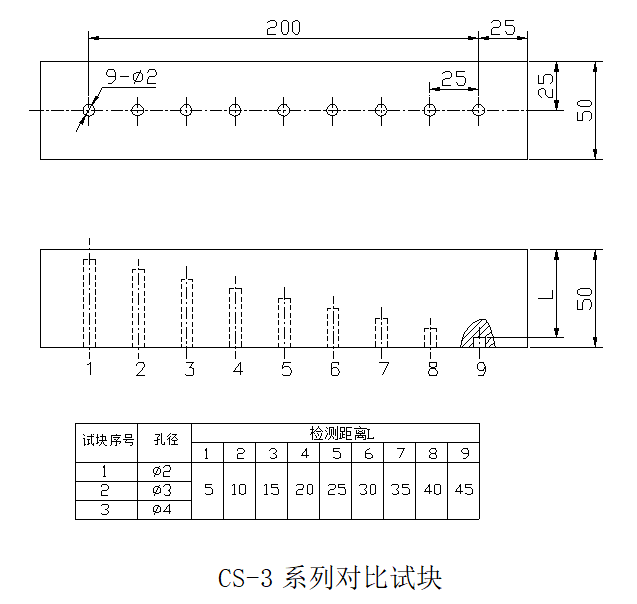

  CS-3試塊依據標準對承壓設備用碳鋼和低合金鋼鍛件超聲檢測的要求而設計，適用于雙晶直探頭檢測厚度小于45mm的碳鋼和低合金鋼鍛件及雙晶直探頭徑向檢測直徑大于等于M36碳鋼和低合金鋼螺栓坯件。

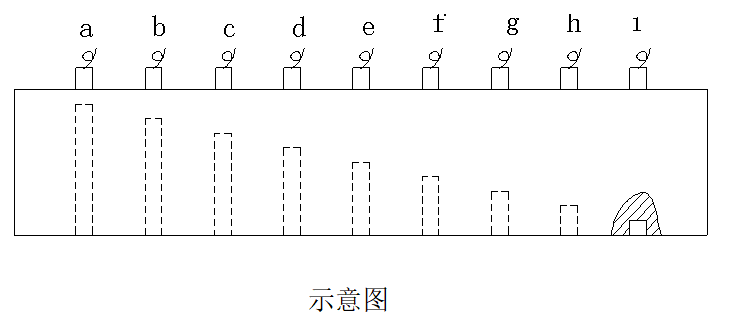

  測試方法：依據檢測試件的厚度及標準要求選擇合適的試塊，將選用已校驗好的雙晶探頭置于示意圖中a位置，前后左右移動探頭使直射聲束在平底孔上得到*大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為**點。探頭置于示意圖中b位置，前后左右移動探頭使直射聲束在平底孔上得到*大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為**點。探頭置于示意圖中c位置，前后左右移動探頭使直射聲束在平底孔上得到*大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第三點，以此類推直至范圍可完全覆蓋檢測厚度（至少測試三點），并將以上各點連成一條曲線，此曲線即為雙晶直探頭距離-波幅曲線，并以此作為基準靈敏度。在此基礎上增益6dB作為掃查靈敏度。
