克列茨KEW 4105DLBT-H接地電阻測試儀
? 3極和2極接地電阻測試儀(0.01Ω-2000Ω) ? 防水設計(IP67) ? 內置藍牙數據傳輸 ? 旋轉開關讓操作界面更直觀清晰 ? 帶背光的LCD大屏幕顯示 ? LED監測正確/不正確的輔助接地電阻 ? 接地電壓測量(AC/DC 0-300V) ? CAT Ⅳ 100V

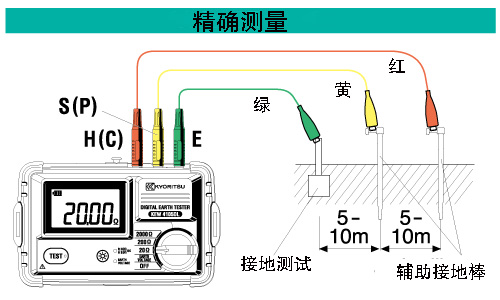

接地電極電阻的測量(3-極)
國際標準IEC 60364-6提供了有關TT, TN和IT系統接地電極電阻測量的信息. 這種測量應使用兩個輔助接地棒，采用伏安法進行. 滿足這一要求的儀器是接地測試儀.
簡化接地電阻的測量(2-極)
防塵防水
使用后，您可以清洗它以去除泥和灰塵.
強噪聲抑制
噪聲抑制高達25V有效值，可在嘈雜環境中進行準確測試.
接地電壓警告
如果檢測到外部電壓，紅色LED會亮起.
【如果LED 燈亮起】
頻率
電壓
0 - 10Hz
> 10V
10 - 100Hz
>25V
100 - 400Hz
>5V
堅固的鐵制接地棒
接地測量可達100kΩ*輔助接地尖峰電阻. *20Ω至10kΩ, 200Ω 至50kΩ, 2000Ω 至100kΩ.
輔助接地電阻檢查
4105DLBT-H檢查輔助接地電阻是否為:
帶背光的大型液晶顯示屏
堅固的接地棒 (MODEL 8041)
測試線 (MODEL 7267/7268)
**的電纜卷軸與導線引導系統，以方便復卷.
**的電纜卷軸與導線引導系統，以方便復卷(MODEL 8259)
適配器可使用其他測試引線
接地電阻測量
20Ω
200Ω
2000Ω
測量范圍
0.00 - 2000 Ω
顯示范圍
0.00 - 20.99 Ω
0.0 - 209.9 Ω
0 - 2099 Ω
**度*1
±1.5%rdg±0.08 Ω*2
±1.5%rdg±4dgt
輔助接地電阻*3
<10kΩ
<50kΩ
<100kΩ
比較參考值
10Ω
100Ω
500Ω
接地電壓測試
0 - 300 V AC (45 - 65Hz)
±0 - ±300 V DC
0.0 - 314.9 V
0.0 - ±314.9 V
**度
±1%rdg±4dgt
**規格
IEC 61010-1 CAT Ⅳ 100V / CAT Ⅲ 150V / CAT Ⅱ 300V 污染度 3 IEC 61010-2-030, IEC 61010-031, IEC 61557-1, 5 IEC 60529 (IP67), IEC 61326-1, 2-2
通信接口
Bluetooth®5.0
電池
LR6(AA)(1.5V) × 6
尺寸
121(L) × 188(W) × 59(D) mm (含箱蓋)
重量
約. 690g (含電池和箱蓋)
附件
7127B (簡易測量探針) 7266 (測試線 [紅:20m, 黃:10m, 綠:5m/1組]) 8041 (接地棒 [2根/1組]) 9121 (肩帶) 9197 (便攜箱) LR6(AA) × 6, 使用說明書
可選件
7267 (測試線 [紅:20m]) 7268 (測試線 [黃:10m]) 7271 (測試線 [綠:5m]) 7272 (精密測試線套) 8259 (測量終端適配器) 9190 (便攜箱) 9192 (便攜箱) 7269 (測試線(紅 20m)) 7270 (測試線(黃 10m))
*1 精密測量，輔助接地電阻應小于100 Ω ±5%. *2 簡易測量時，在指定刻度上±0.10 Ω. *3 輔助接地電阻**度范圍: ±5% rdg ±10 dgt.
